PC-1360/1360K情報（工事中）

まずは外観から

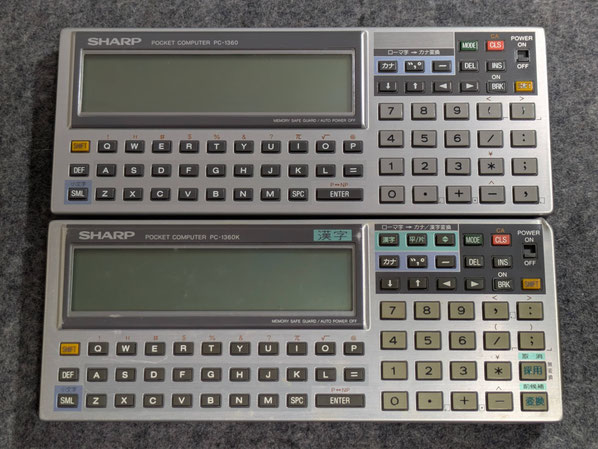

1360と1360Kを並べたところ。
Kは無印に比べて漢字変換にまつわるキーが追加されています。あとテンキーの右側部分のレイアウトが少し違います。

私のKは前のオーナーが落としたのか、右上部分に凹み傷があってちょっと悲しい。

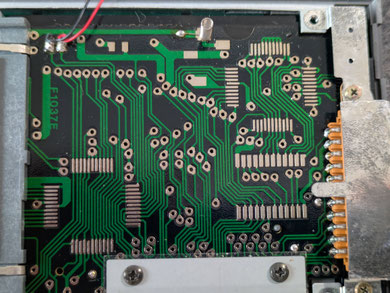

中身を覗いてみます。

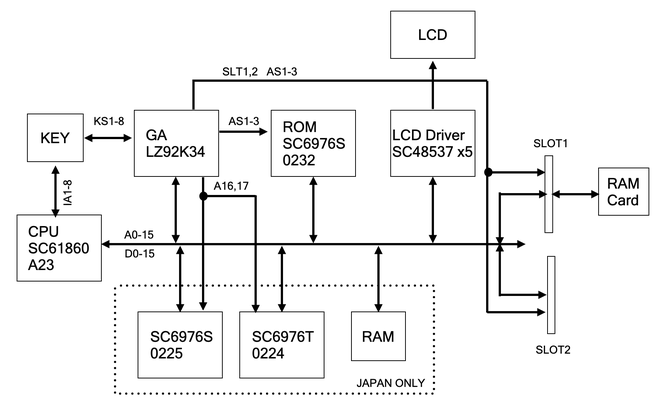

ブロック図

ポイントとなるのは、通常ROMのバンク切り替え用にゲートアレイからAS1,2,3が結線されているが、これが漢字FONTチップにつながっていないこと。ゲートアレイから出ているA16,17で切り替える感じになっている。ロジックは今のところ不明。

メモリマップ情報

漢字FONT ROMのメモリマップは不明（解析中）

漢字表示のオペレーションをすると0x3600に0/1を書くので何らかのスイッチになっているっぽい。

また0x2000-0x27ffのRAMは漢字変換などのワーク領域っぽいが詳細は不明。

VRAM

シンボル表示

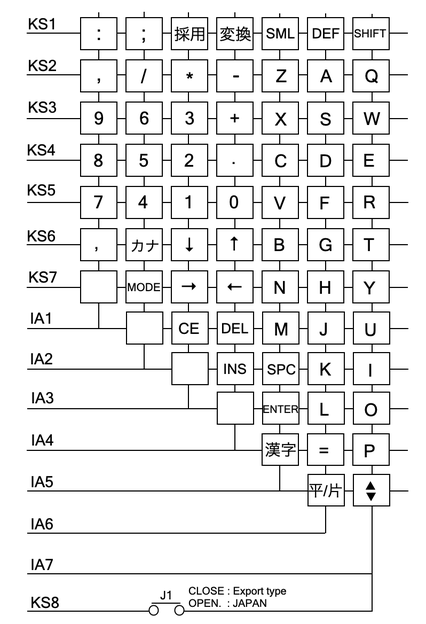

キー入力

KS8のジャンパーでKと無印を切り替えているみたい

メモリスイッチなど

FD07 CharMax 24/18

FD08 WIDTH 4/2 （※1360でもここを2にすれば２行モードに切り替わる）

FFEC bit7:Japan mode active?（よくわからない）

13C8 Disp ON

1E9C Key input
